在智能制造向高精度、高效率、高復雜度縱深推進的今天，傳統 2D 檢測與人工目檢的局限性日益凸顯，已難以滿足電子制造微型化、高密度、高可靠性的質量需求。3D 檢測設備作為工業視覺領域的突破性技術裝備，憑借對物體三維形態的精準感知能力，成為破解 PCB（印刷電路板）檢測痛點、驅動電子制造提質增效的核心力量，為智能制造筑牢質量根基。

一、3D 檢測設備的核心定義與技術原理3D

檢測設備是一種融合光學系統、工業相機、核心算法與機械控制的精密測量裝備，核心功能是通過非接觸式掃描，全方位采集物體表面三維空間坐標數據，生成點云模型，再與標準 CAD 模型或預設參數比對，實現尺寸測量、缺陷識別、姿態定位等全維度檢測，精準度可達微米甚至亞微米級。

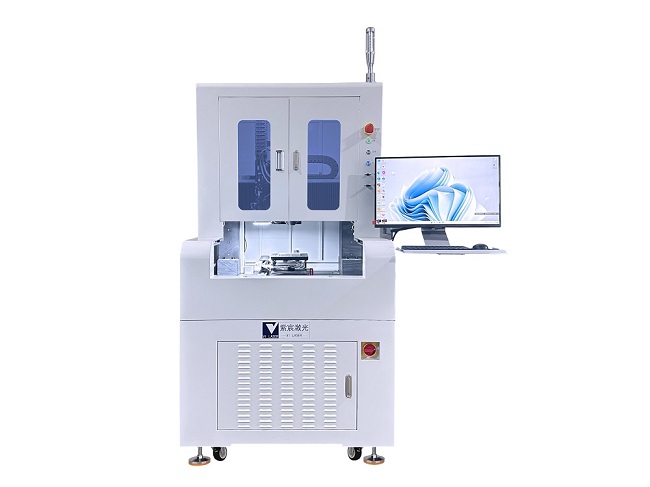

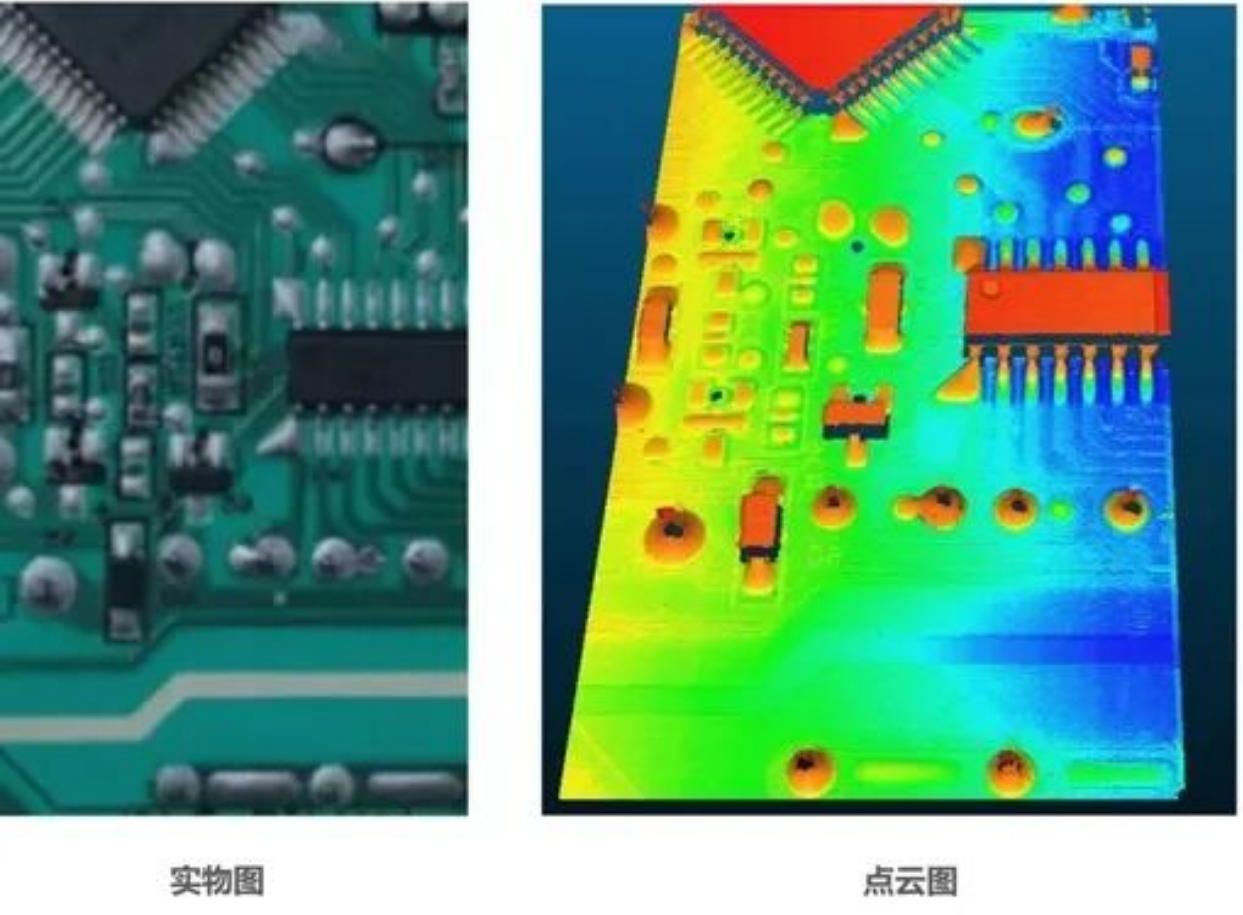

與傳統 2D 檢測僅能獲取平面信息不同，3D 檢測設備能捕捉高度、深度、體積、平整度等立體特征，讓微小缺陷、復雜曲面誤差無所遁形，相當于為工業質檢裝上 “立體慧眼”。從核心技術路徑來看，主流設備主要分為四類，適配不同 PCB 檢測場景：

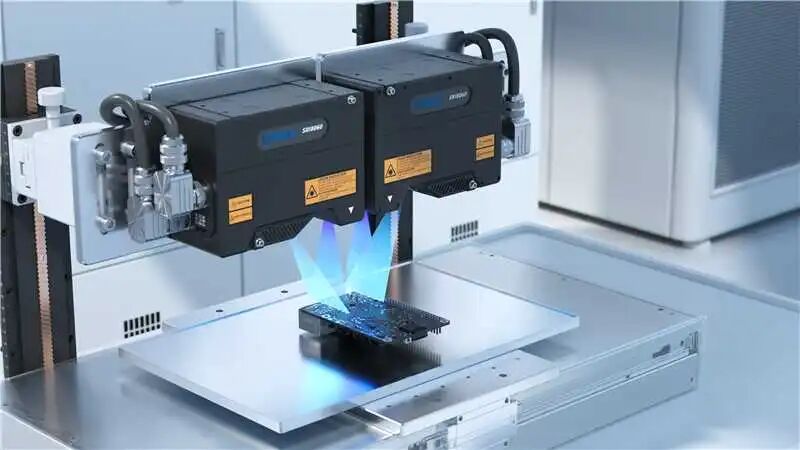

結構光 3D 檢測設備：通過投射編碼光圖案（如正弦條紋、激光散斑），結合三角測量原理計算深度坐標，靜態精度可達 ±0.001mm，適合 PCB 焊錫、元器件等精密尺寸測量。

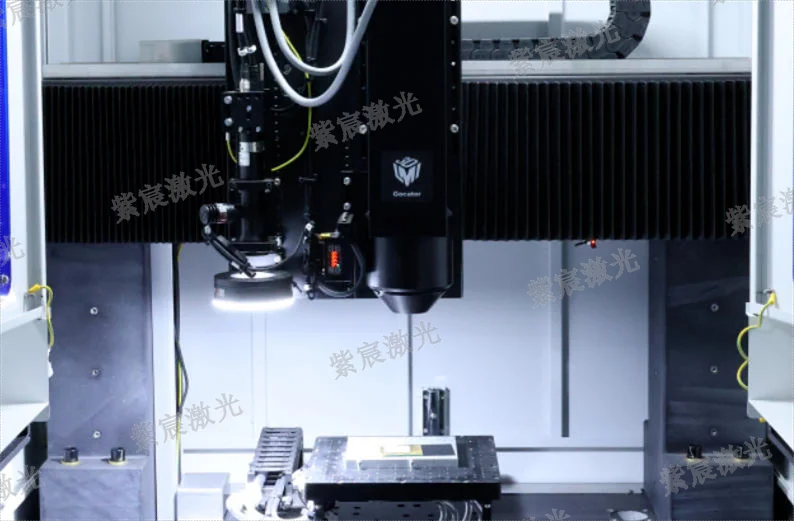

3D 線激光輪廓測量儀：發射線性激光掃描物體表面，通過光的反射角度計算三維輪廓，采樣頻率可達數千赫茲，適配 PCB 流水線高速動態檢測。

飛行時間（ToF）3D 設備：發射近紅外光脈沖，依據光的飛行時間計算距離，幀率高，適合 PCB 大尺寸面板快速粗檢。

三維 X 射線 / CT 檢測設備：通過多角度 X 射線投影重建 PCB 三維結構，可穿透元件與板材，精準識別內部隱性缺陷，分辨率達 1μm 級。

二、智能制造浪潮下，PCB 電子領域的檢測痛點

PCB 作為電子設備的 “神經中樞”，正向微型化、高密度、多層化、高頻化快速迭代，BGA（球柵陣列）、CSP（芯片尺寸封裝）等封裝技術廣泛應用，傳統檢測模式面臨三重核心瓶頸：

1. 隱性缺陷難識別：BGA 底部焊點空洞、虛焊、微裂紋，多層 PCB 內層線路腐蝕、過孔鍍層斷裂、層間分層等缺陷，2D 檢測無法穿透元件與板材，人工目檢檢出率不足 60%，極易漏檢。

2. 三維參數難量化：錫膏高度 / 體積、元器件貼裝高度、阻焊層厚度、線路側壁角、微孔深度等關鍵三維參數，傳統設備無法精準測量，導致焊接不良、信號傳輸異常等問題頻發。

3. 效率與精度失衡：人工目檢效率低、主觀誤差大，難以適配智能制造高速流水線；傳統 AOI（自動光學檢測）設備僅能檢測表面顯性缺陷，誤判率高，無法滿足汽車電子、醫療電子等高端領域的零缺陷要求。

三、3D 檢測技術在 PCB 電子領域的核心應用場景

（一）SMT 錫膏印刷檢測（3D SPI）錫膏印刷是 SMT（表面貼裝技術）的首道關鍵工序，錫膏的高度、體積、形狀直接決定焊接質量。3D SPI（3D 錫膏檢測機）通過結構光或激光掃描，精準測量錫膏體積、高度、偏移量、橋接、拉尖、空洞等參數，在元件貼裝前攔截缺陷。

少錫 / 多錫：錫膏體積低于標準 80% 或超標，預警 BGA 焊點開裂、短路風險；

偏移：0.5mm 間距 QFP 芯片引腳錫膏偏移超 0.1mm，立即報警；

橋接：相鄰焊盤錫膏連體寬度超 0.05mm，避免芯片燒毀。

數據顯示，3D SPI 可將錫膏缺陷檢出率提升至 99% 以上，從源頭降低后續焊接不良率，適配高速流水線秒級檢測需求。

（二）爐后焊點與元器件檢測（3D AOI）

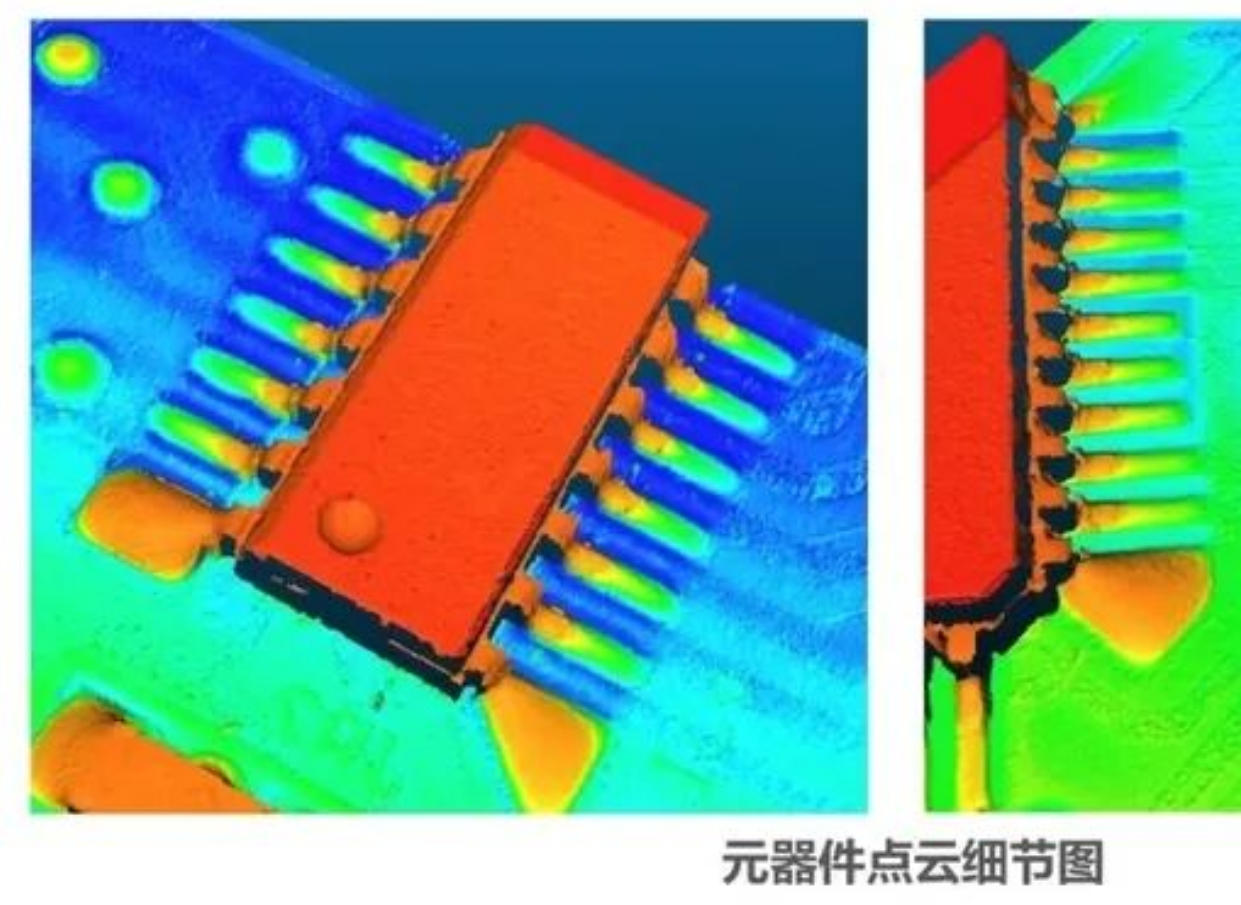

回流焊后，3D AOI（3D 自動光學檢測設備）聚焦焊點質量與元器件貼裝狀態，精準識別虛焊、漏焊、連錫、元件浮高、偏移、缺件、極性錯誤等缺陷。

針對 BGA 底部焊點這一檢測難點，3D AOI 通過結構光成像獲取焊點三維形態，通過 “體積差” 識別空洞（實際體積比標準小 15% 以上），通過 “高度差” 識別虛焊（高度比標準低 20% 以上）。某汽車 PCB 廠商應用后，BGA 焊點空洞檢出率從 60% 提升至 99%，虛焊誤判率從 5% 降至 0.8%，滿足汽車電子高可靠性要求。

同時，3D AOI 可精準測量元器件貼裝高度，誤差控制在 ±0.01mm，避免因浮高導致的電路接觸不良，適配醫療電子、工業控制等高端 PCB 檢測場景。

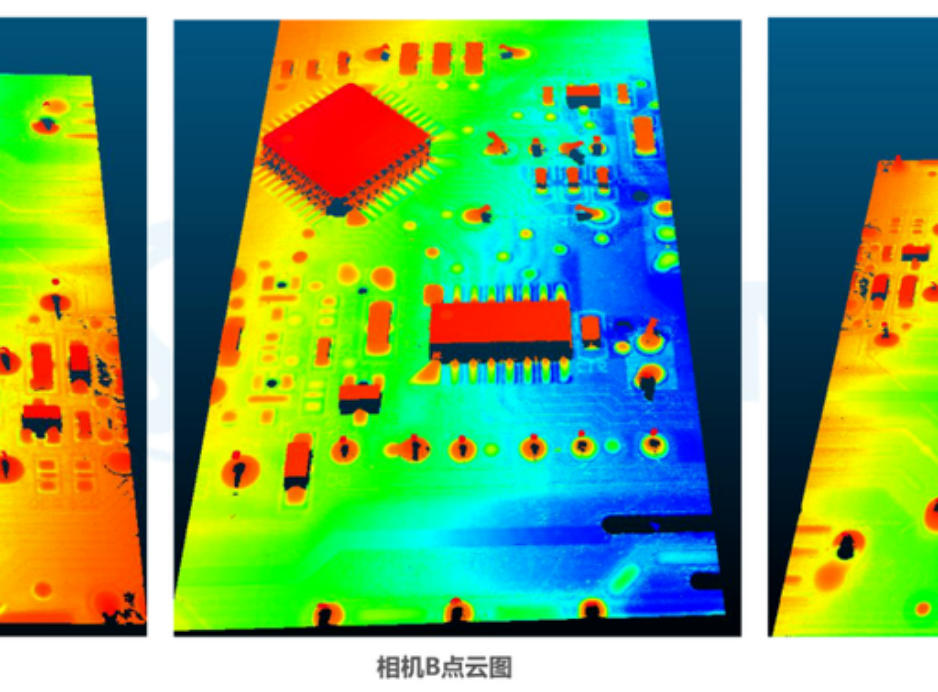

（三）PCB 基材與線路三維形貌檢測

在 PCB 制造環節，3D 檢測技術貫穿線路制作、阻焊涂覆、微孔加工等關鍵工序，實現全流程質量管控：

線路與銅箔測量：采用共聚焦顯微鏡或 3D 線激光設備，精確測量導線底寬、頂寬、高度、側壁角及銅箔表面粗糙度，評估信號傳輸特性與電流承載能力，適配高頻 PCB 生產。

阻焊層檢測：三維成像精準測量阻焊層厚度與均勻性，識別橋接、氣泡、爬錫不良等缺陷，防止電路短路與環境侵蝕。

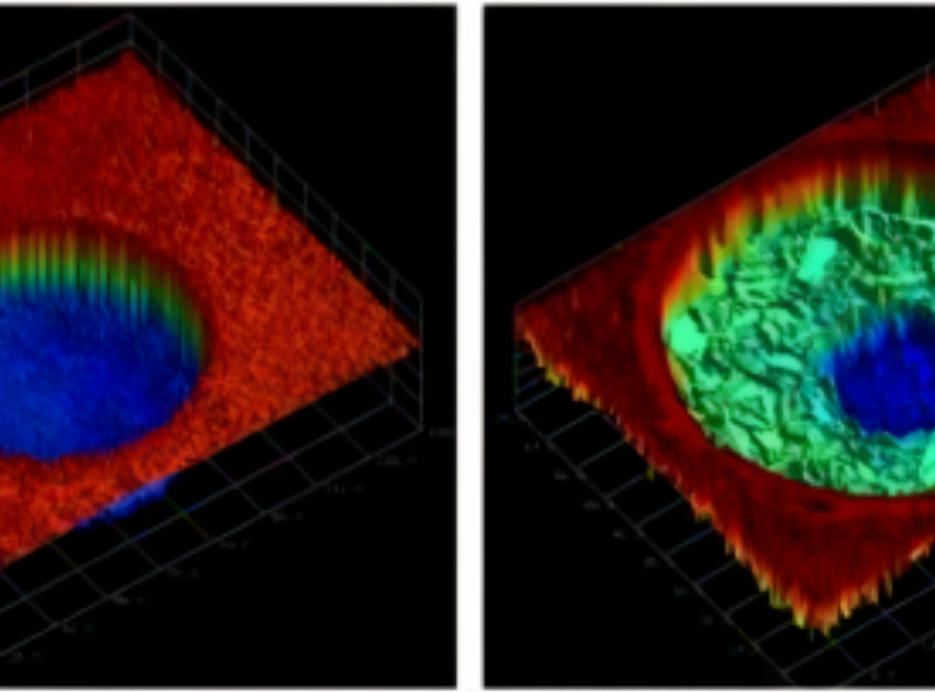

微孔與盲孔分析：對 HDI（高密度互連板）微孔進行三維重構，測量孔直徑、深度、孔壁粗糙度及孔口銅層厚度，發現孔內空洞、裂縫，保障層間連接可靠性。

（四）PCB 內部缺陷無損檢測（3D X 射線 / CT）

對于多層 PCB、高精密 BGA 封裝板，三維 X 射線 / CT 檢測設備通過非破壞性斷層掃描，穿透板材與元件，精準識別內層線路腐蝕、過孔鍍層斷裂、層間分層、BGA 焊盤下方微裂紋、通孔鍍銅厚度不足等隱性缺陷。

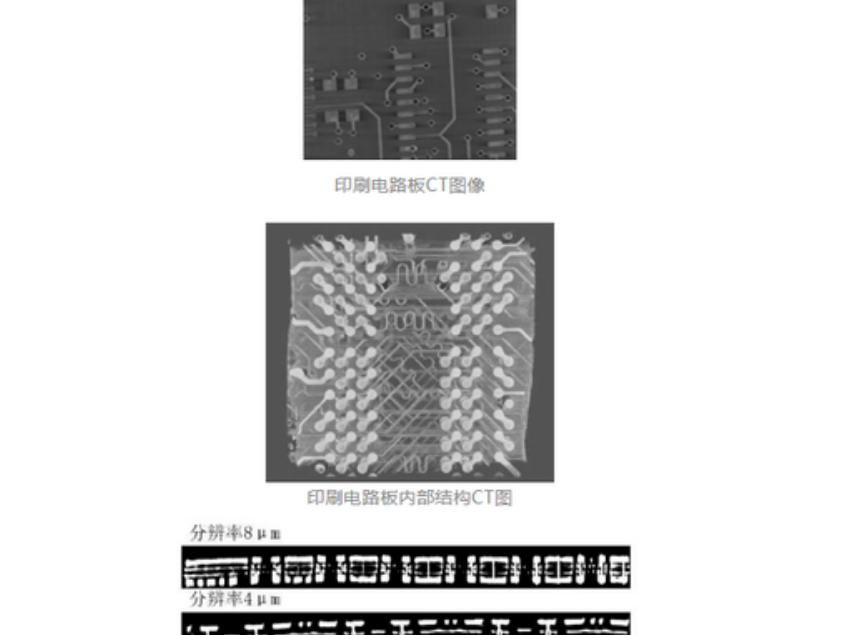

工業 CT 分辨率可達微米級，可精確測量內部缺陷位置與尺寸，如在六層 HDI 板檢測中，可發現 BGA 焊盤下方 120μm 長、4μm 寬的隱性裂紋，測量誤差小于 ±1.5μm，且保留樣品完整性，為工藝優化提供精準數據支撐。

四、3D 檢測技術賦能 PCB 智能制造的核心價值

（一）精度躍升，筑牢高端品質防線

3D 檢測技術將 PCB 缺陷檢出率從傳統的 60%-70% 提升至 99% 以上，微米級精度可捕捉 0.01mm 級微小缺陷，滿足汽車電子（AEC-Q100）、醫療電子（ISO 13485）、航空航天等高端領域的零缺陷要求，助力國產 PCB 突破高端市場壁壘。

（二）效率倍增，適配智能制造高速流水線

3D 檢測設備采用高速成像與并行處理技術，單板檢測耗時降至秒級，采樣頻率最高達 49kHz，可無縫對接 SMT 高速生產線，替代人工目檢，檢測效率平均提升 60%，大幅降低人力成本與漏檢風險。

（三）數據驅動，實現全流程智能管控

3D 檢測設備可實時采集、存儲、分析檢測數據，生成標準化檢測報告，對接 MES（制造執行系統），實現缺陷溯源、工藝優化、質量追溯的全流程數字化管控。通過 AI 算法分析缺陷規律，提前預警工藝異常，推動 PCB 制造從 “事后檢測” 向 “事前預防” 轉型。

（四）柔性適配，覆蓋全品類 PCB 檢測需求

從微型模塊 PCB 到大型主板，從單層普通板到多層 HDI 板、高精密封裝板，3D 檢測設備可通過調整檢測范圍、精度參數，柔性適配不同尺寸、不同復雜度的 PCB 檢測需求，兼顧通用化與定制化檢測能力。

五、結語

從 2D 平面成像到 3D 立體感知，3D 檢測技術正重構 PCB 電子制造的質量管控體系。在智能制造浪潮下，紫宸激光憑借深厚的激光技術積淀與持續創新能力，自研 3D 檢測技術精準破解 PCB 質檢痛點，為行業提供 “高精度、高效率、高智能” 的一體化檢測解決方案。

隨著 AI 算法、光學技術與機械控制的持續創新，3D 檢測設備將向更高精度、更快速度、更智能分析、更低成本方向發展，進一步滲透 PCB 制造全流程，助力中國電子制造從 “制造大國” 向 “制造強國” 跨越，為 5G、人工智能、新能源汽車等新興產業提供可靠的核心技術支撐。
